Кривошипно-шатунный механизм на Т-130

/
с НДС 20%

Описание

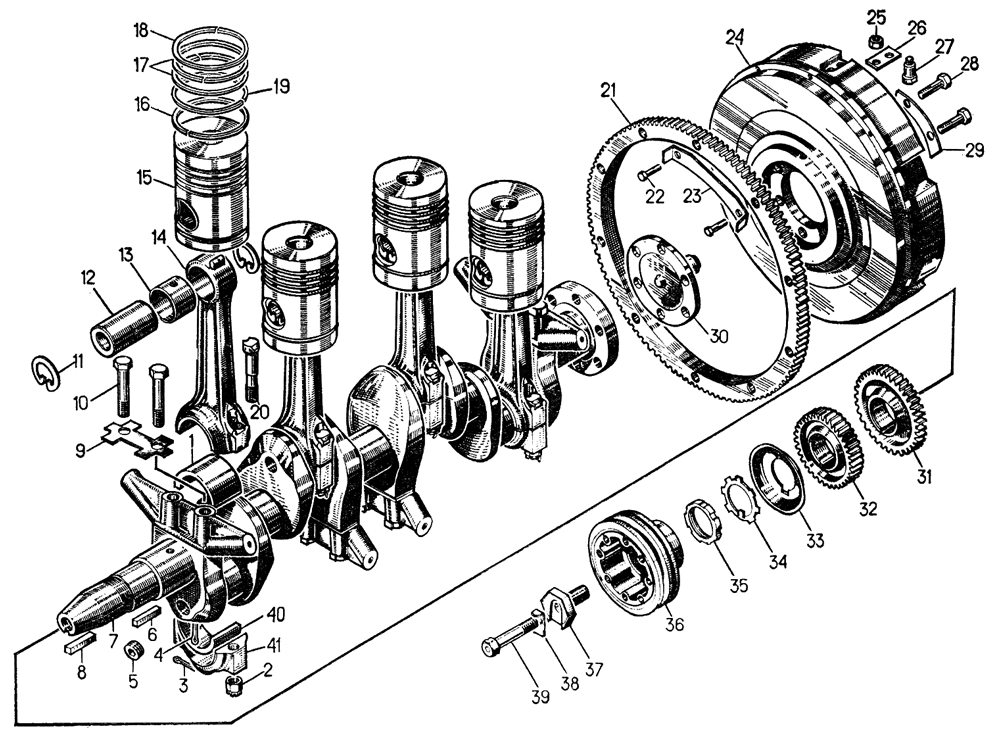

Кривошипно-шатунный механизм на Т-130
#	Номер запчасти	Наименование детали	Кол-во в сборке
-	16-03-111СП	Маховик	1
-	16-03-114СП	Шатун	4
-	16-03-115СП ²	Шатун	4
-	16-03-сб126	Вал коленчатый с комплектом коренных и шатунных вкладышей (запчасть)	1
-	51-03-115СП	Комплект поршневых колец	1
-	А20.06.000	Болт шатуна	8
-	А23.01.100-160сбН1	Комплект шатунных вкладышей 1-го нормального размера	1
-	А23.01.100-160сбН2	Комплект шатунных вкладышей 2-го нормального размера	1
1	А23.01.10003А ⁵ А23.01.10003А-01 ⁶	Вкладыш шатунного подшипника верхний	4
2	А20.01.001 ⁴	Гайка	8
3	-	Шплинт 3,2X32	8
4	-	Шплинт 4X40	4
5	03652	Заглушка	4
6	34106	Шпонка	1
7	16-03-1120КШСП ¹ 16-03-112СП ¹ 16-03-1120КСП ¹ 16-03-1120ШСП ¹	Вал коленчатый	1
8	34107	Шпонка	1
9	700-31-2125	Пластина замковая	4
10	700-28-2130	Болт	8
11	03306	Замок	8
12	16-03-3 16-03-50 ³	Палец поршневой	4
13	03315 ³	Втулка	4
14	51-03-22 ²	Шатун	4
15	51-03-23 ³	Поршень	4
16	А27.16.20.013 ⁷	Кольцо маслосъемное	4
17	А27.06.00.014 ⁷	Кольцо компрессионное нижнее	8
18	А27.06.02.101 ⁷	Кольцо компрессионное верхнее	4
19	А27.16.70.000 ⁷	Кольцо маслосъемное	4
20	А20.06.002 ⁴	Болт шатунный	8
21	03618-1	Венец маховика	1
22	28452	Болт	10
23	31334	Пластина замковая	5
24	16-03-30	Маховик	1
25	3011	Гайка	6
26	16-03-12	Пластина замковая	3
27	16-03-13	Сухарик	6
28	28504	Болт	6
29	31335	Пластина замковая	3
30	16-03-17	Цапфа	1
31	16-03-37	Шестерня	1
32	16-03-20	Шестерня	1
33	16-03-38	Шайба	1
34	16-03-49	Шайба	1
35	03323	Гайка	1
36	14-03-12	Шкив коленчатого вала	1
37	03709	Болт	1
38	31337	Пластина замковая	1
39	03331	Болт	1
40	А23.01.10004А ⁵ А23.01.10004А-01 ⁶	Вкладыш шатунного подшипника нижний	4
41	16-03-43 ²	Крышка шатуна	4
¹ Заказывать комплект 1б-03-сб126. ² Отдельно не поставляется, заказывать 16-03-114СП. ³ При необходимости заказывать ремонтные комплекты. ⁴ Поставляется комплект A20.06.000. ⁵ Заказывать комплект А23.01-100-160сбН1 при применении валов 16-03-1120КШСП, 16-03-1120ШСП. При перешлифовке валов заказывать ремонтные комплекты. ⁶ Заказывать комплект А23.01-100-160сбН2 при применении валов 16-03-112СП, 16-03-1120КСП. При перешлифовке валов заказывать ремонтные комплекты. ⁷ Входит в комплект 51-03-115СП, 51-03-115Р1СП.
см. Перечень деталей ремонтных размеров
